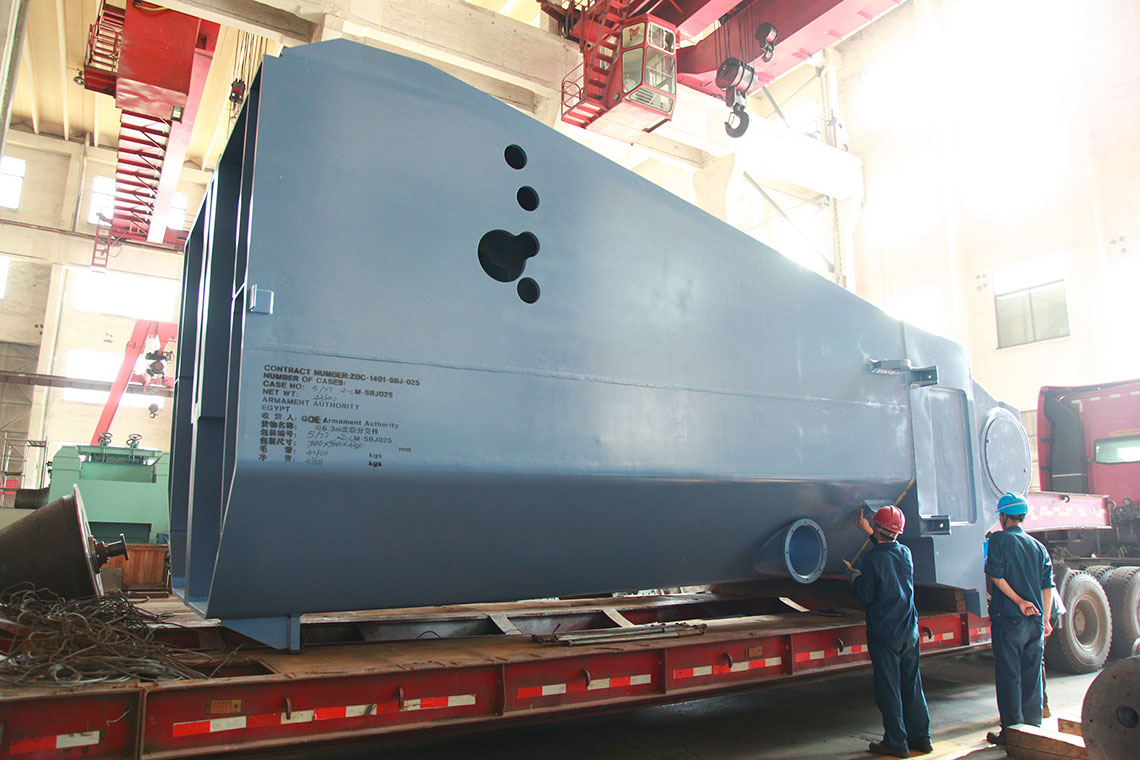

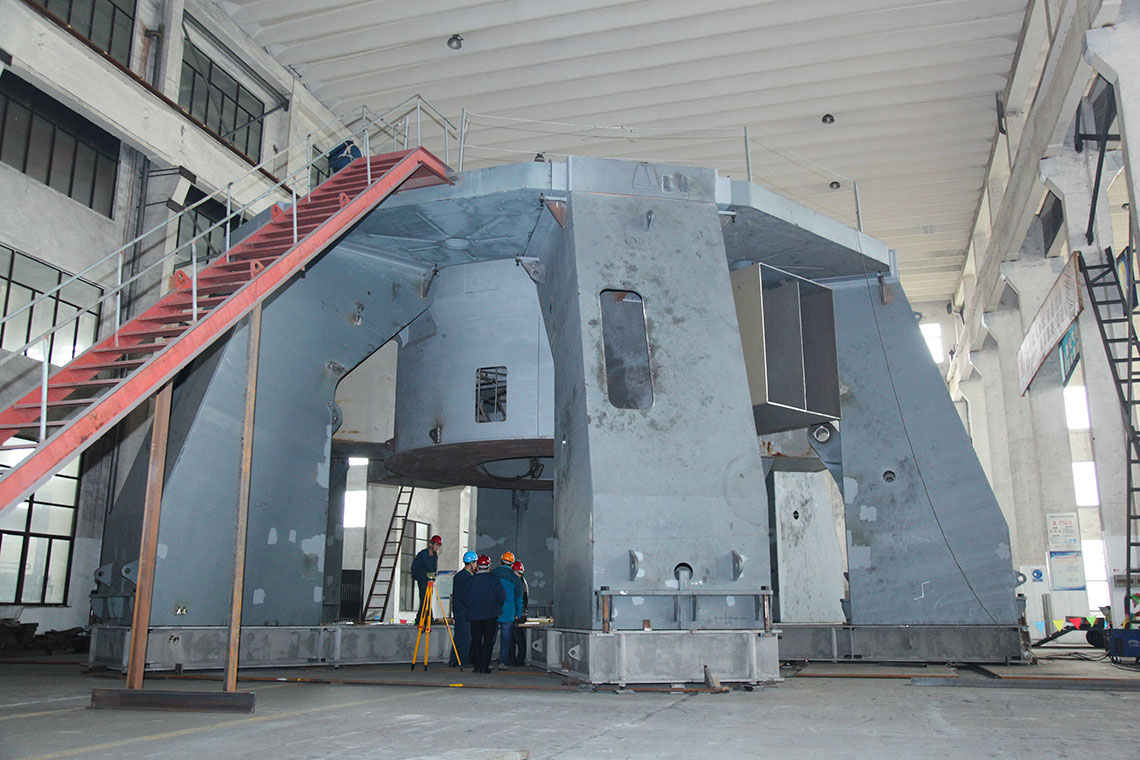

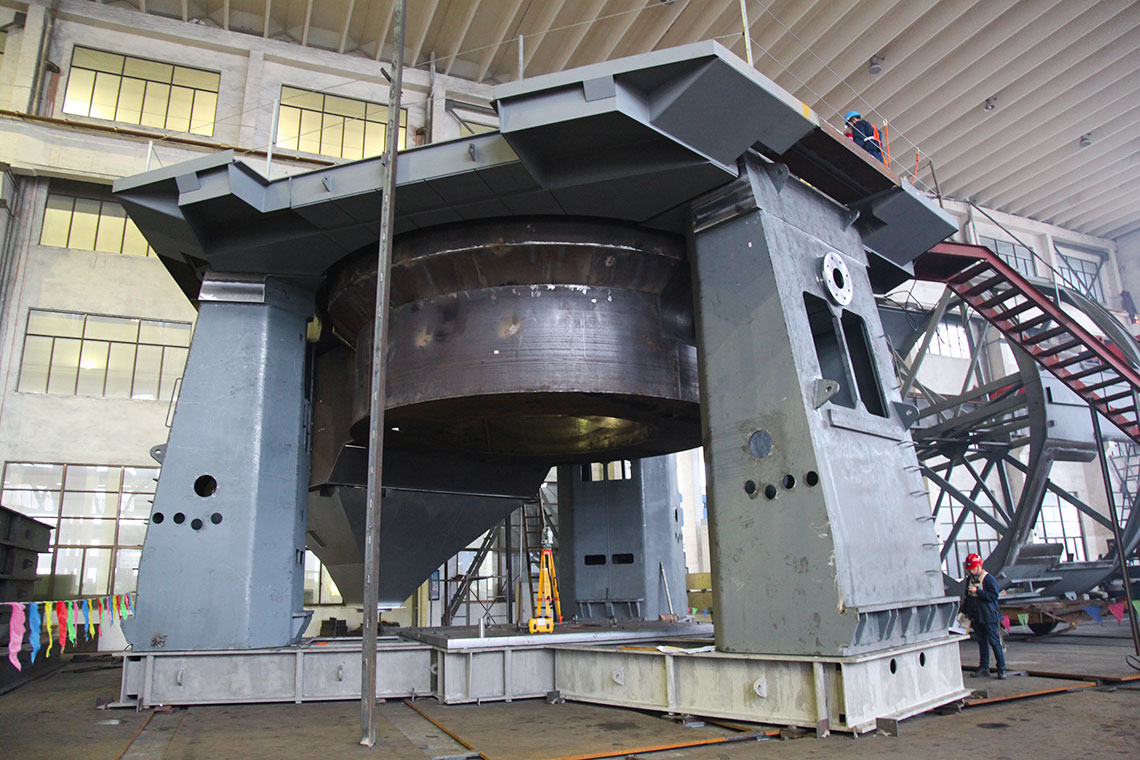

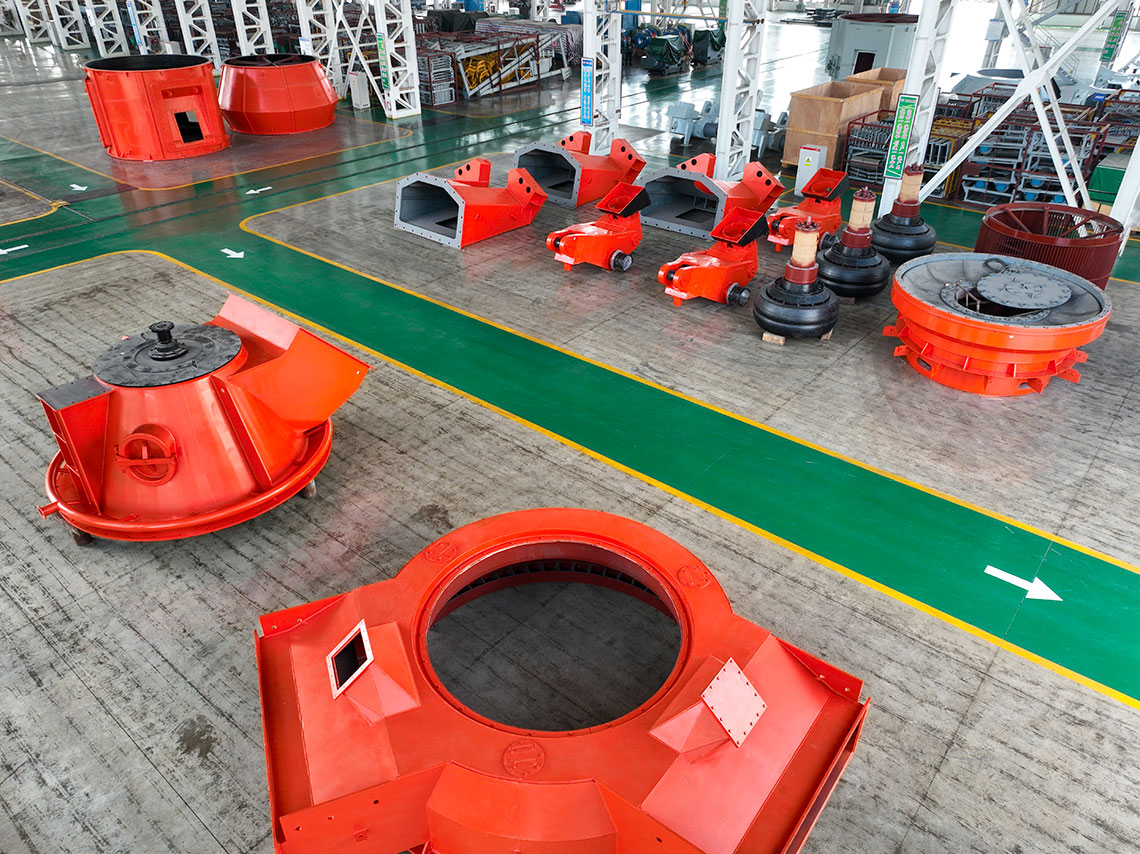

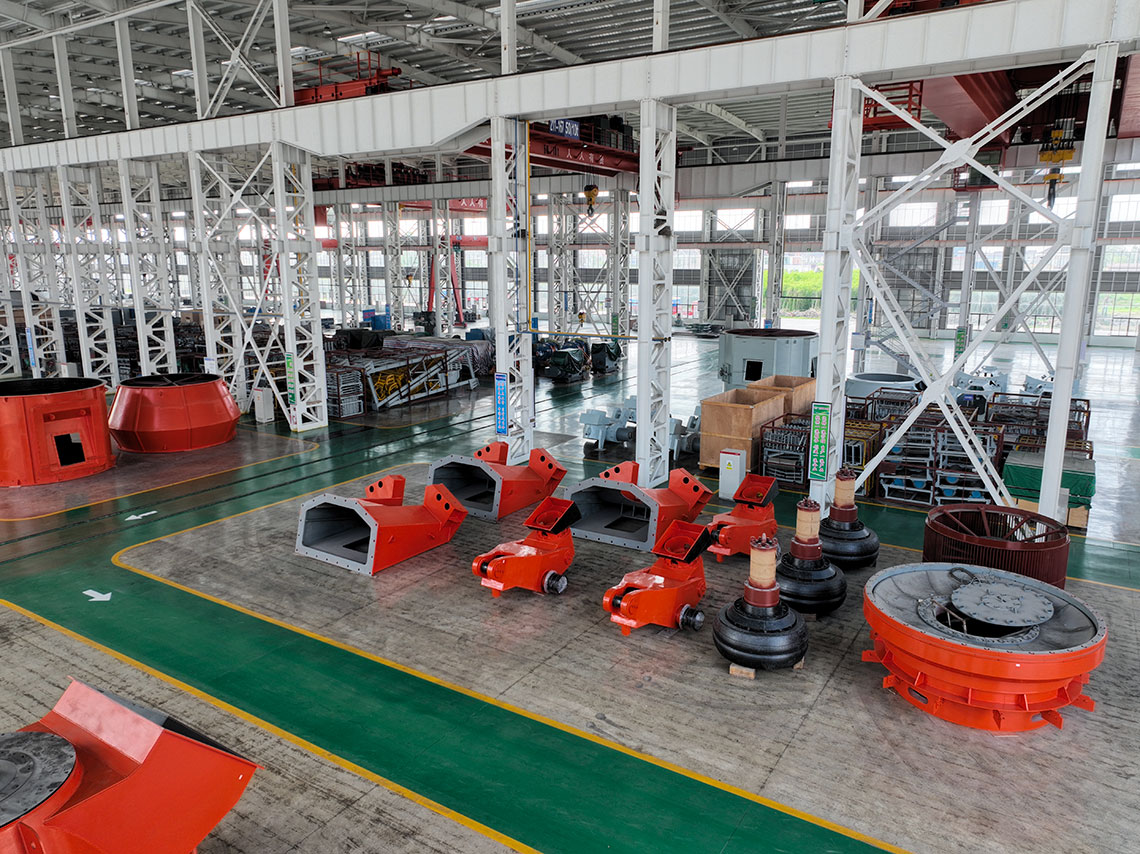

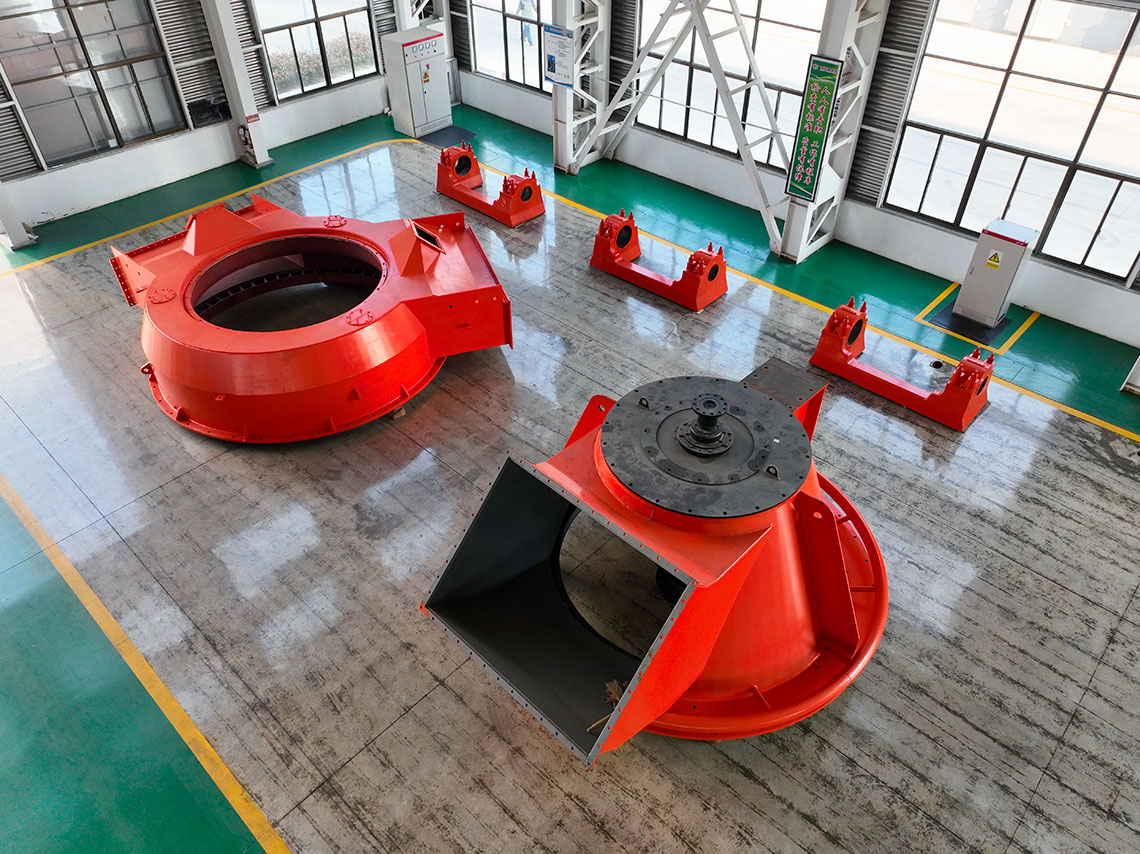

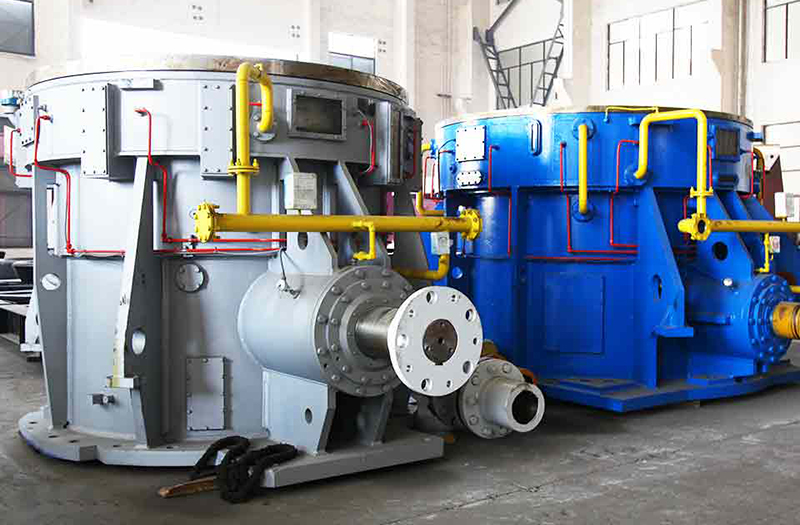

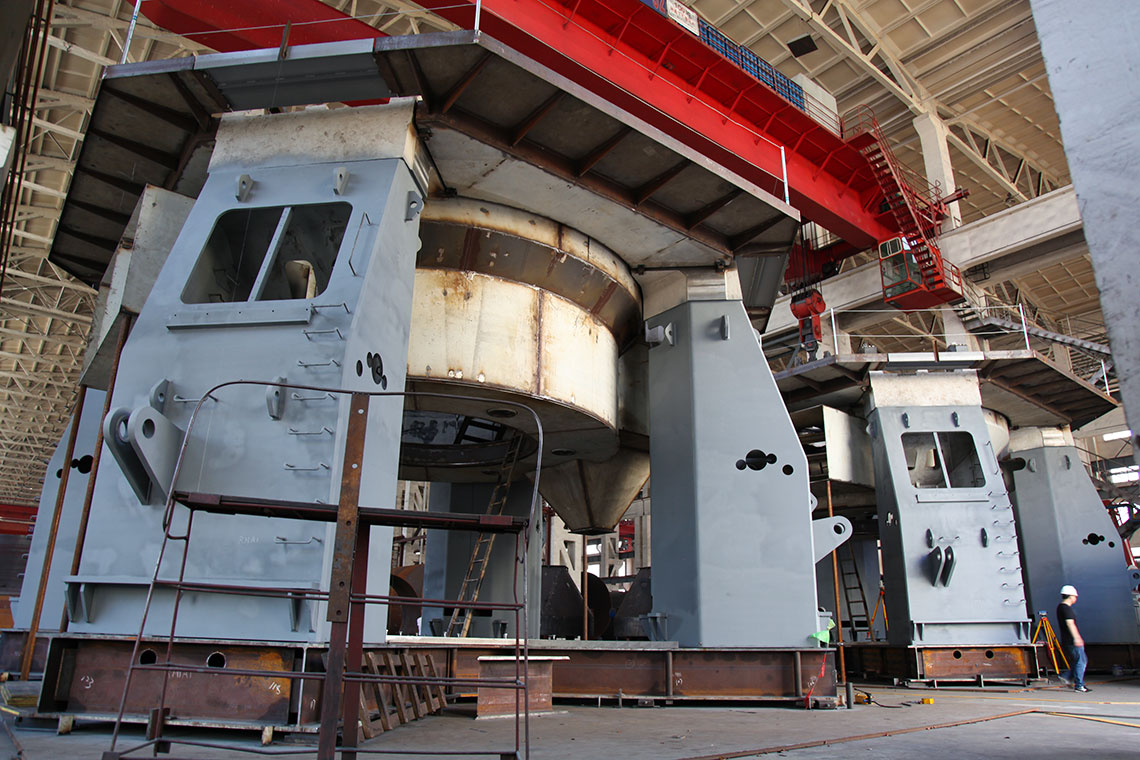

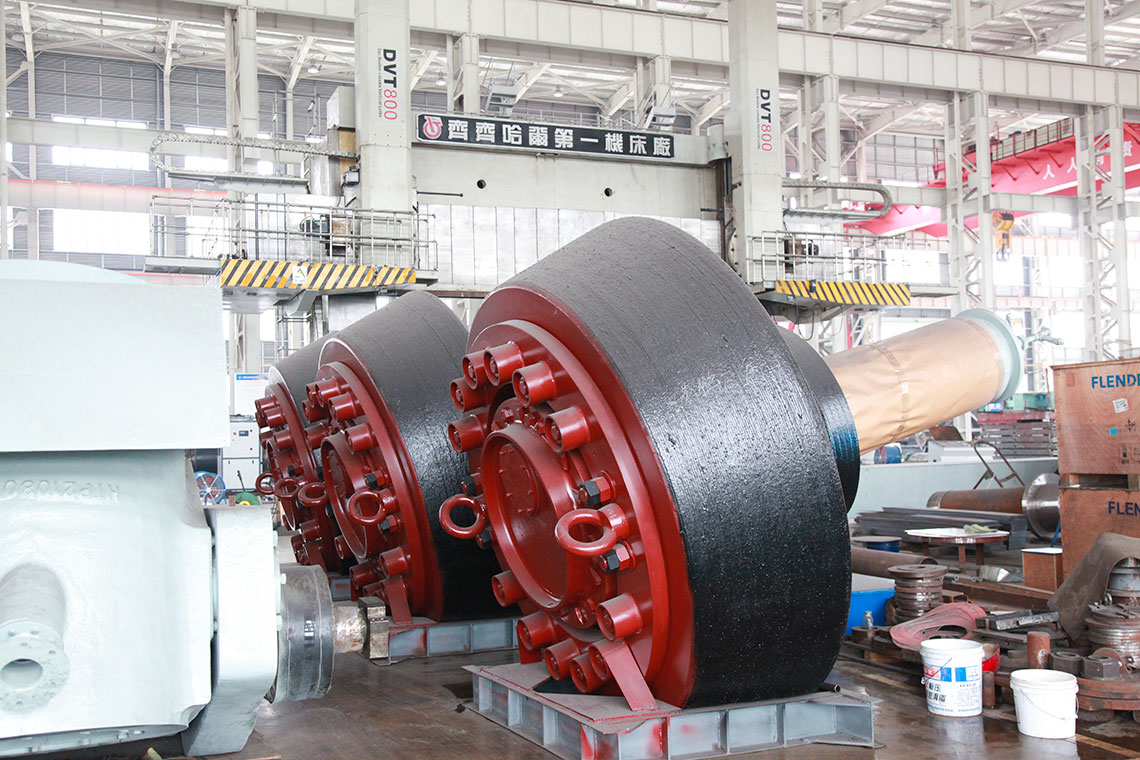

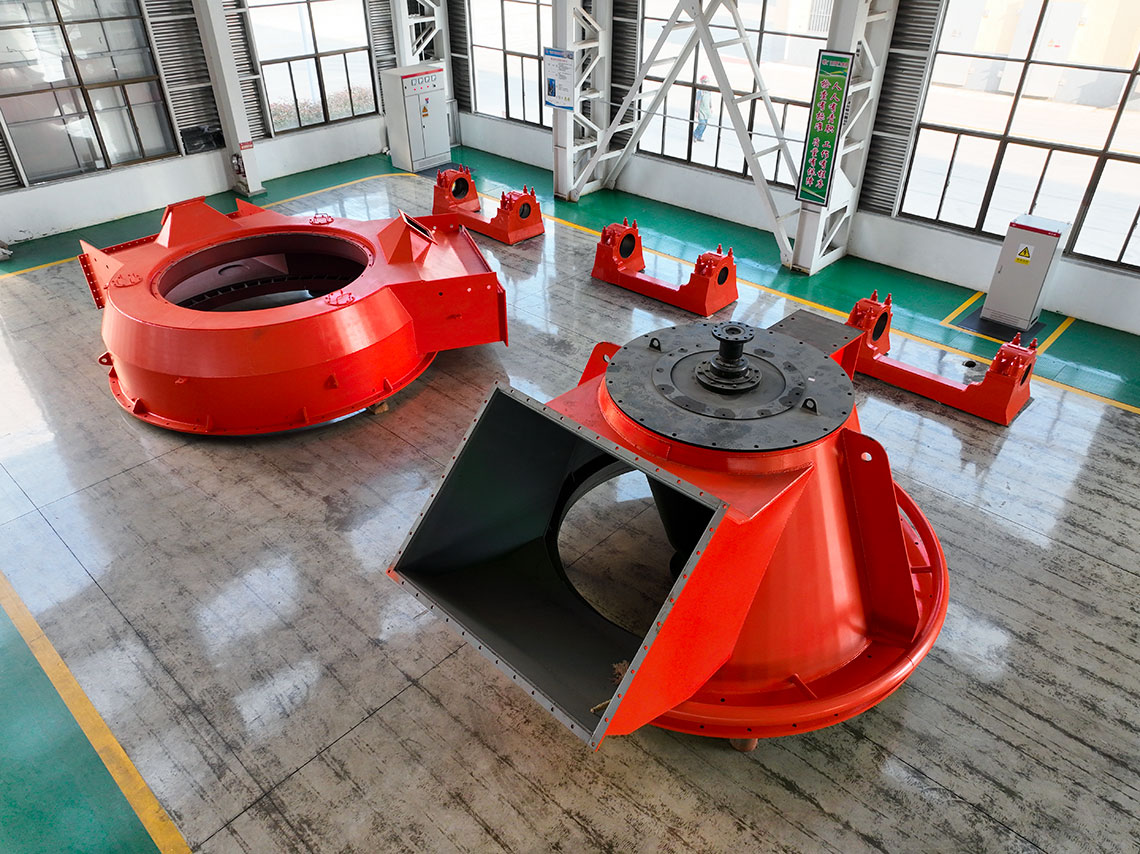

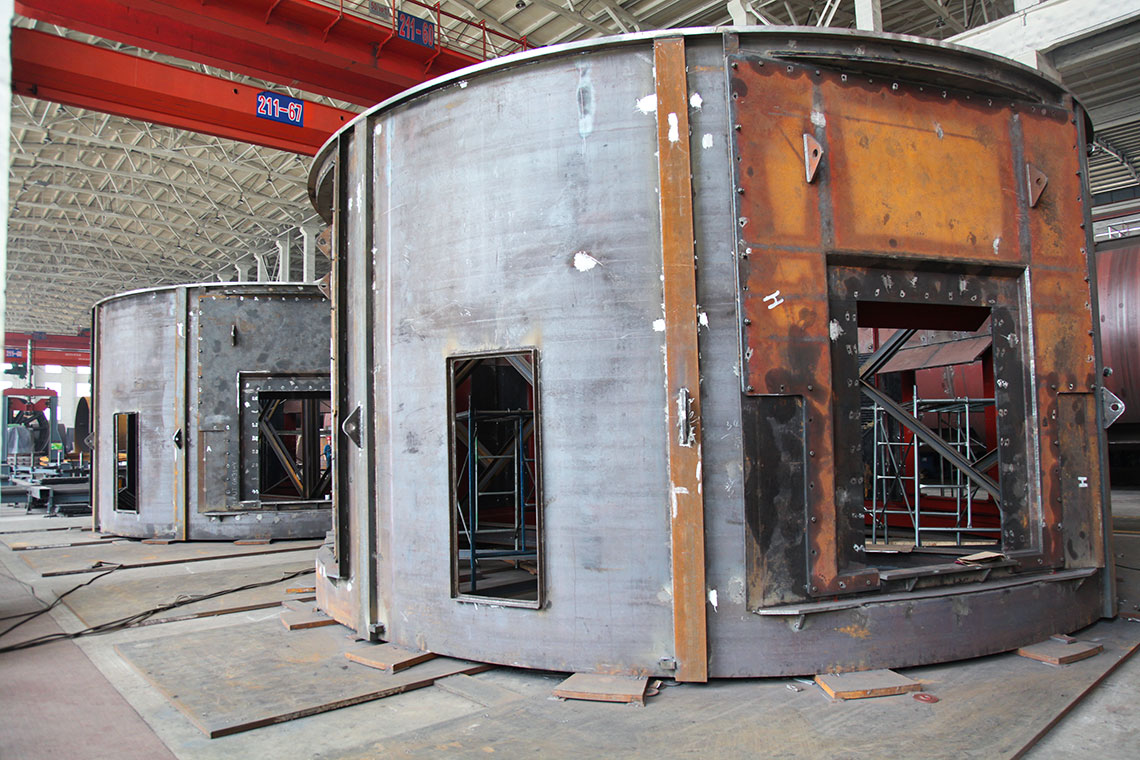

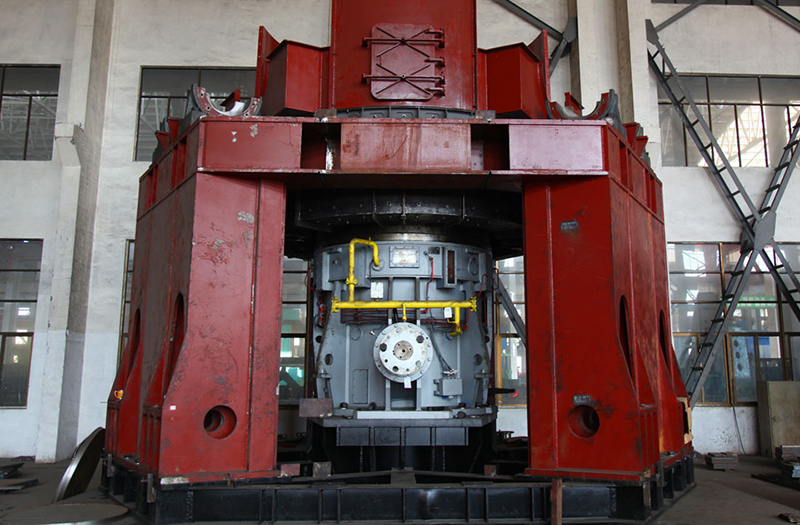

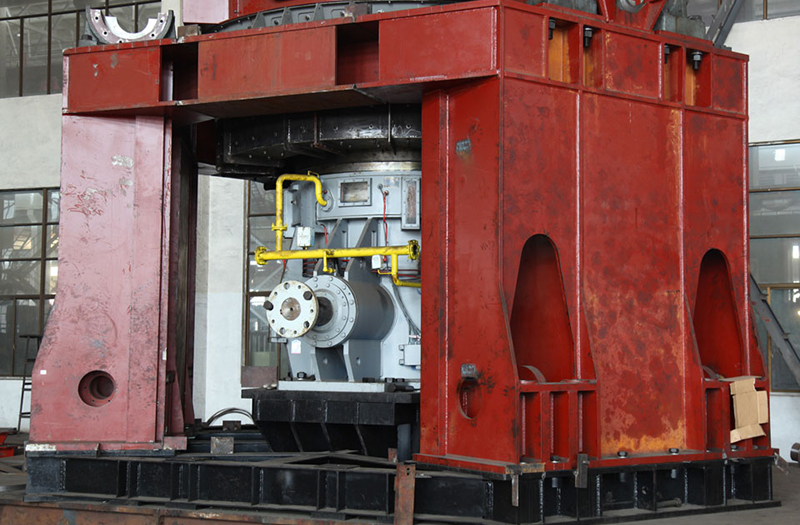

HRM型、PRM型立式磨通過帶有壓力的磨輥滾壓在旋轉磨盤上的物料（0-44mm）進行碾磨達到相應的細度。該設備具有粉磨效率高、烘干能力大、產品細度易于調節、噪音小、電耗低、工藝流程簡單、磨耗小、運行費用省等優點。立式磨的主要結構由分離器、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成 。
立式磨主要優點：
1-比球磨節能20-50%
2-針對波特蘭水泥、礦渣和混合水泥
3-操作穩定可靠，生產效率高
4-易維護，維護費用低
5-粉磨含水分高的高爐礦渣或混合水泥時可有效地進行烘干作業
6-保證水泥質量穩定，質量參數便于調整
7-使用壽命長
8-磨機設計簡單緊湊
9-技術成熟可靠
立式磨機優勢：
1、磨粉效率高，立式磨采用磨輥與料床碾壓磨碎物料、能耗低、磨粉系統的電耗比球磨系統降低20~30％，而隨原料的濕度增加，節電效果更為顯著。
2、烘干能力強，立式磨采用氣體輸送物料，在碾磨水分較大的物料時可控制進風溫度，使產品達到最終水份，在立磨內可烘干水分高達12~15％的物料，即使是烘干球磨，也只能烘干水份為3~4％的物料。
3、入磨物料粒度大，可達磨輥直徑的5％左右，一般為40~100毫米，因此大中型立磨可省掉二級粉碎。
4、產品化學成份穩定，顆粒級配均勻。由于物料在立磨內停留的時間僅有2~3分鐘，而球磨則為15~20分鐘，所以使用立式磨磨粉時，產品的化學成份可以很快測定，較正，產品化學成份波動小，有利于均化。此外，立式磨內的合格產品能及時分離出來，避免了重復碾磨，產品的粒度均勻一致，有利于煅燒。
5、工藝流程簡單，建筑面積小，占用空間少，立式磨內有分離器，不需要再配選粉機和提升機，出磨含塵氣體可直接進入集塵器收集為產品，故工藝簡單，布局緊湊，建筑面積僅為球磨系統的70％，建筑空間約為球磨的50~60％。
6、噪音低，揚塵少，操作環境清潔，立磨在工作中，磨輥與磨盤不直接接觸，沒有球磨中的鋼球互相碰撞和鋼球撞擊襯板的撞擊聲，故噪音低，比球磨低約20~25分貝。另外立磨為整體密封，系統在負壓下工作，故揚塵少。環境清潔，適應環保要求。
7、金屬損耗小，襯板和磨輥壽命長，利用率高，由于立磨在工作中沒有金屬與金屬的直接接觸和碰撞，所以配件磨損少、壽命長，單位產品的金屬損耗一般為5~10克/噸，對于中硬度水泥材料，磨輥和襯板壽命可達八千小時左右。

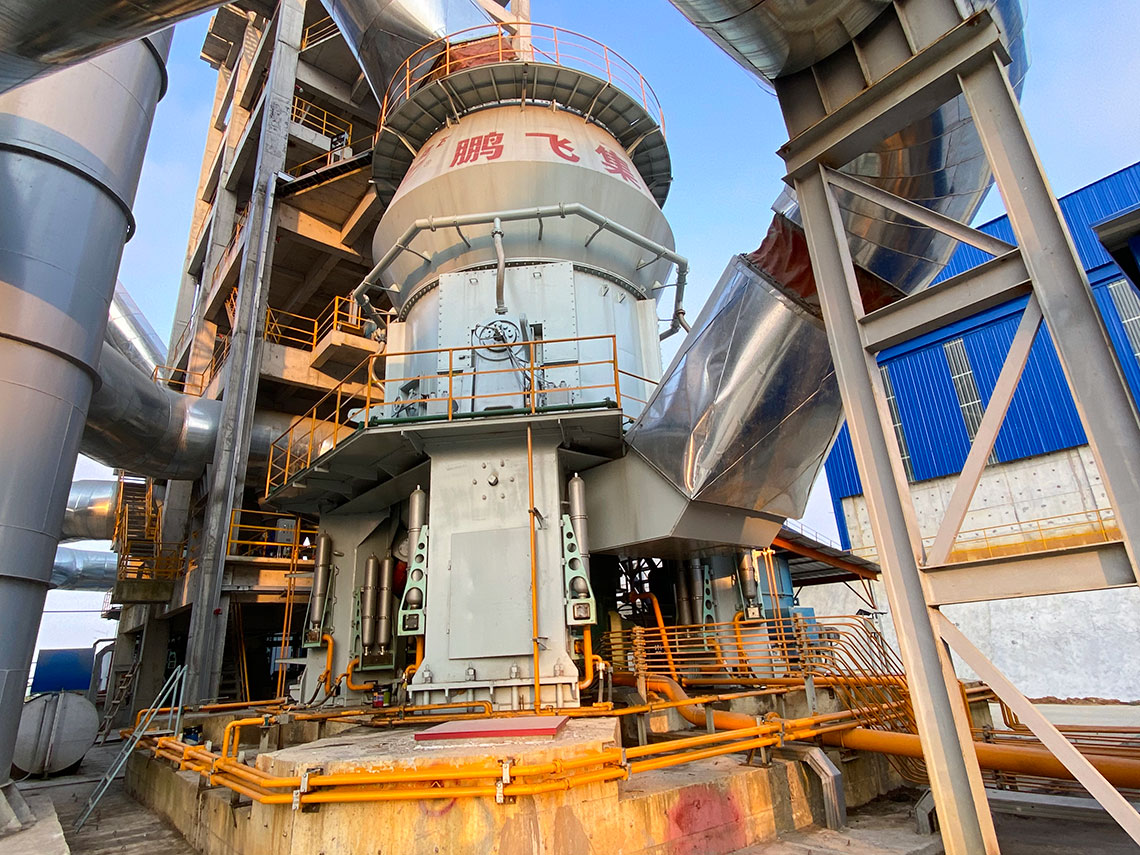

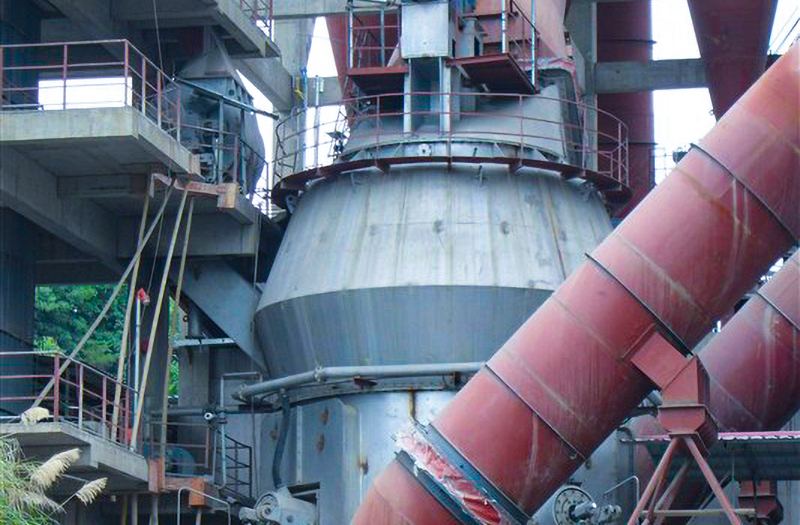

水泥生料立式磨
水泥生料立式磨是一種高效節能、用途廣泛的粉磨新設備，可用于水泥、電力、化工、非金屬礦產等行業，它以效率高、電耗低、烘干能力大、產品細度易于調節、粒度均齊、化學成分容易控制、噪音低、金屬磨耗小、揚塵少、系統工藝流程簡單、占地面積小、投資省等優點得以在國外水泥行業廣泛應用。
產品優勢
1-粉磨效率高。采用先進的料層粉磨原理，使系統電耗比球磨機節能20～30%，隨原料水分增加，節電效果更為顯著；
2-烘干能力大?？衫酶G熱風廢氣烘干物料，對入磨水分高達15%的原料可同時進行烘干粉磨；
3-設備占地面積小、工藝流程簡單。HRM立式磨集細碎、烘干、粉磨、選粉、輸送為一體，不需另置烘干、選粉、提升等設備，車間面積僅占球磨系統的70%，空間僅占其50～60%；
4-噪音低、揚塵少、操作環境清潔。磨輥和磨盤運行時不直接接觸，無金屬撞擊，噪音比球磨機低20～25分貝。系統采用全密封負壓操作，無揚塵，生產環境清潔；
5-磨耗低，產品金屬污染小，金屬磨耗一般僅為5～10g/t。
6-磨輥輥套可翻面使用，有利于延長使用壽命，降低生產成本。操作維修方便；
7-粉磨產品化學成分穩定、顆粒級配均齊，有利于煅燒。
礦渣立式磨
?；郀t礦渣（簡稱礦渣）是高爐冶煉生鐵時排出的工業廢渣。由于其具有較高的物理化學活性和潛在的水硬性，在我國水泥行業中廣泛地作為混合材使用。礦渣微粉粉磨系統利用冶金行業工業廢渣，不僅可以變廢為寶，提高礦渣的附加值，為鋼鐵企業創造可觀的經濟效益，而且節約了大量不可再生的資源，符合鋼鐵和水泥工業結構調整的政策。
在大力發展循環經濟的推動下，新一輪利廢高潮正在興起，礦渣微粉將會在高性能、高強混凝土中得到廣泛的應用。礦渣粉可大量替代混凝土中的水泥，顯著改善新拌混凝土工作性和硬化混凝土的耐久性，有較大的后期強度。使用礦渣微粉配制的混凝土可廣泛的應用于各類建筑工程，為混凝土生產企業帶來良好的經濟效益，在資源節約和綜合利用及環境保護方面有著不可估量的作用。
江蘇鵬飛集團經過多年的技術積累，結合用戶現場使用經驗，不斷改進和完善，制造的鵬飛牌礦渣立式磨超細粉生產線質量可靠、節能降耗、效益明顯，得到廣大用戶的一致認可，成為礦渣超細粉磨這一新技術領域的標志產品。該設備具有粉磨效率高、烘干能力大、產品細度易于調節、噪音小、電耗低、工藝流程簡單、磨耗小、運行費用省等優點。

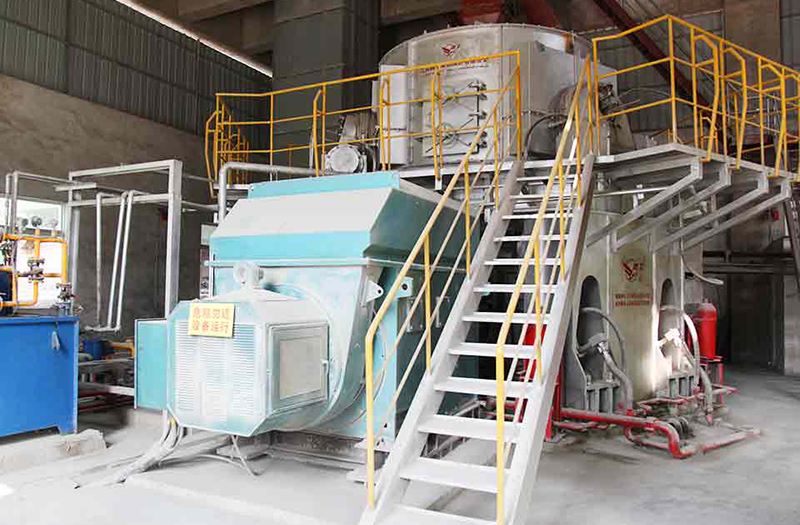

立式磨煤機
立式磨煤機適用于粉磨煙煤等中等硬度的物料，用于燃用煙煤的正壓直吹制粉系統，應用于電力、冶金、建材、化工等行業。該機除具有一般中速磨煤機單位電耗低，占地面積小、制粉系統簡單、噪音低、運行可靠等特點外，還具有粉碎比大、碾磨零件壽命長，物料適用范圍寬，高、低負荷時均有良好的適用性等獨特優點。

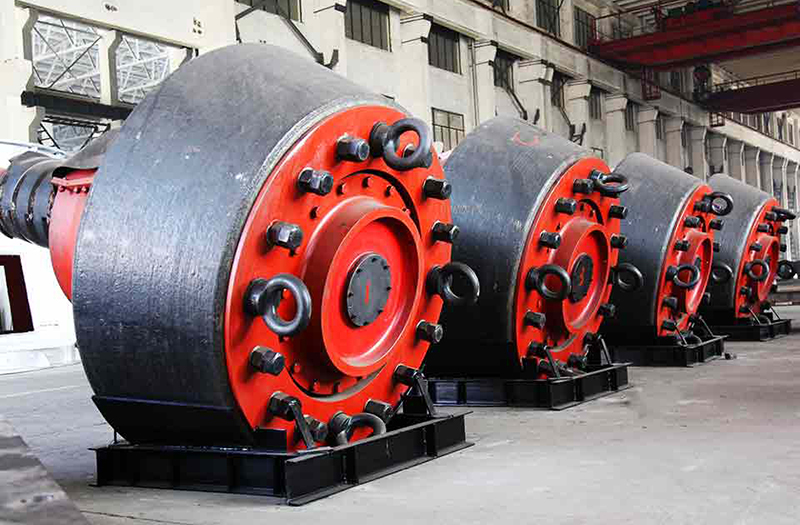

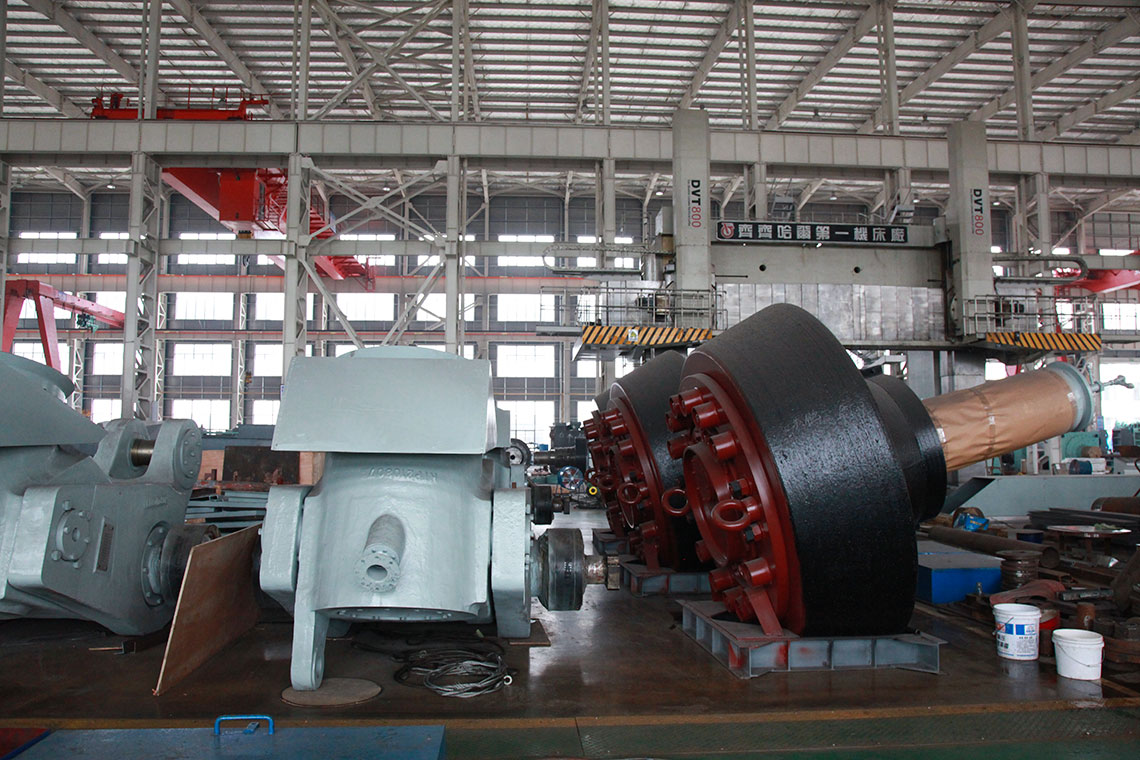

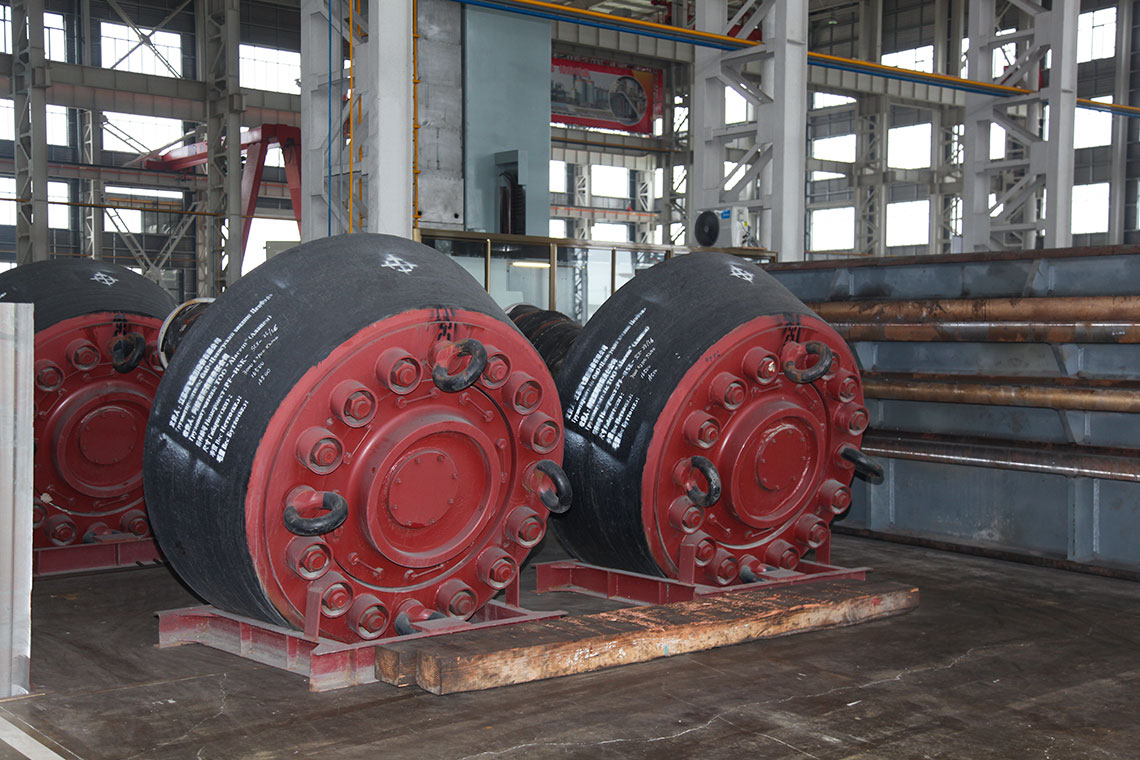

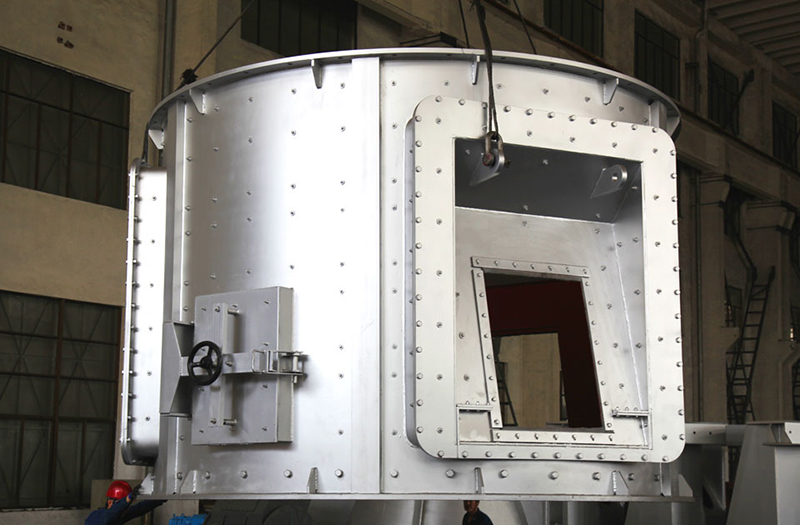

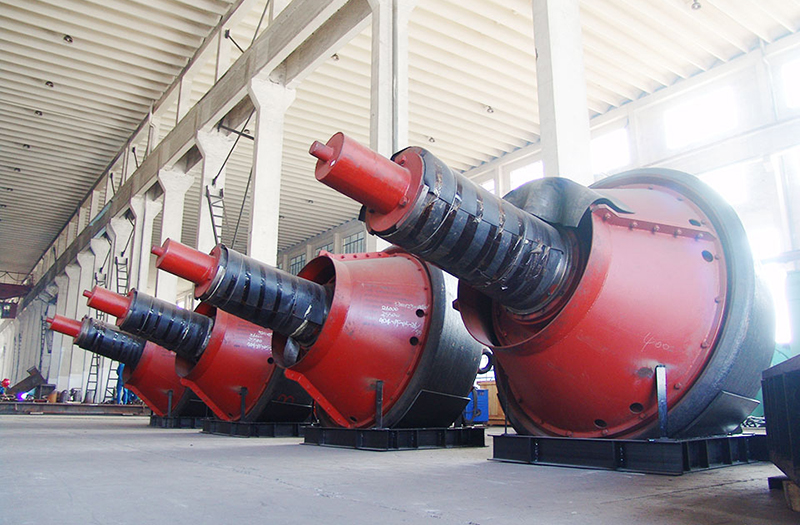

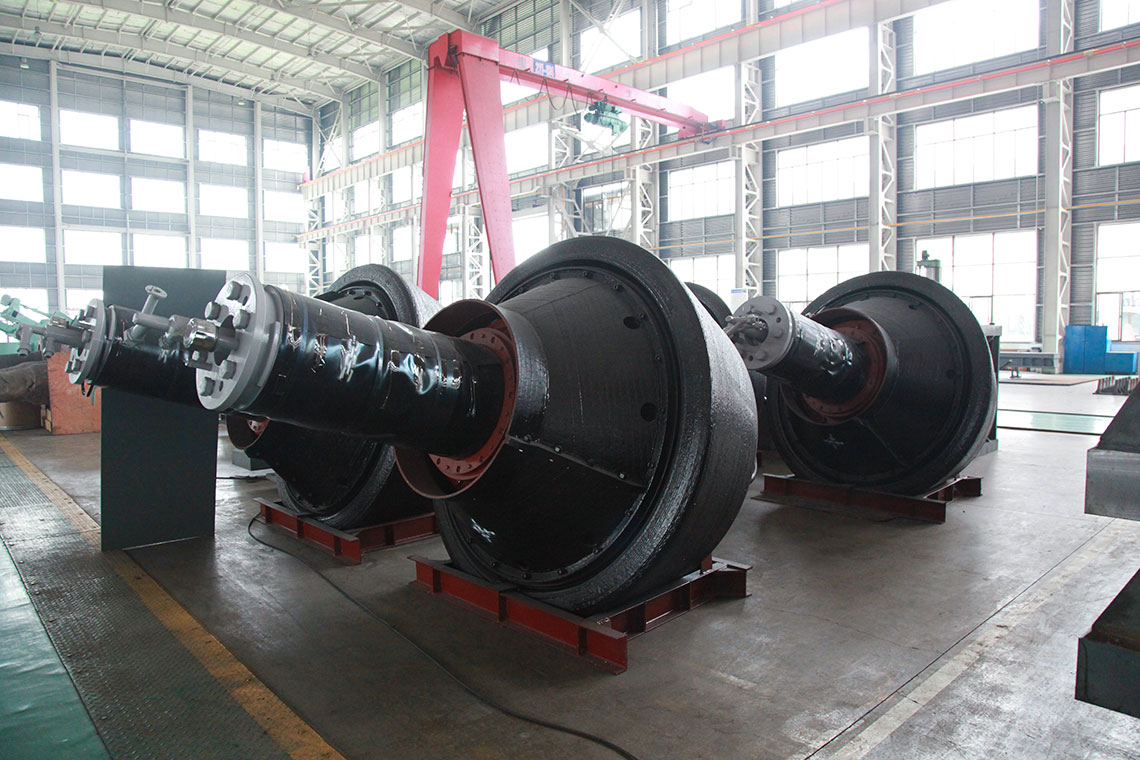

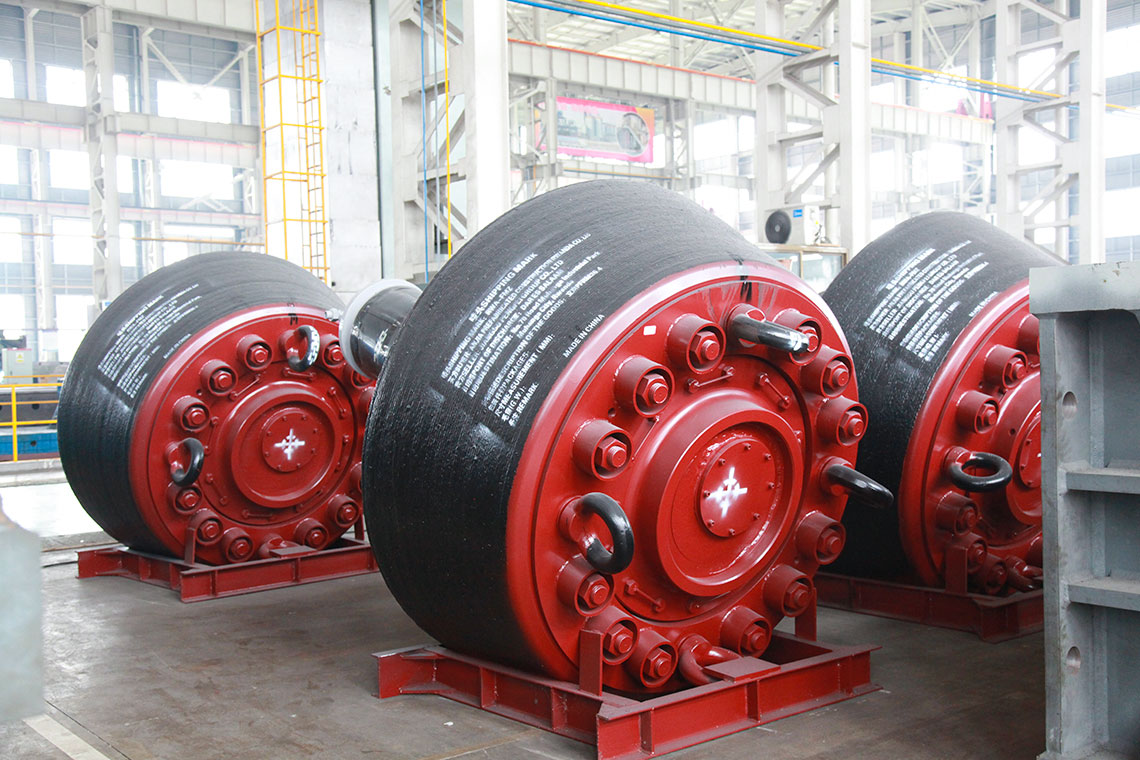

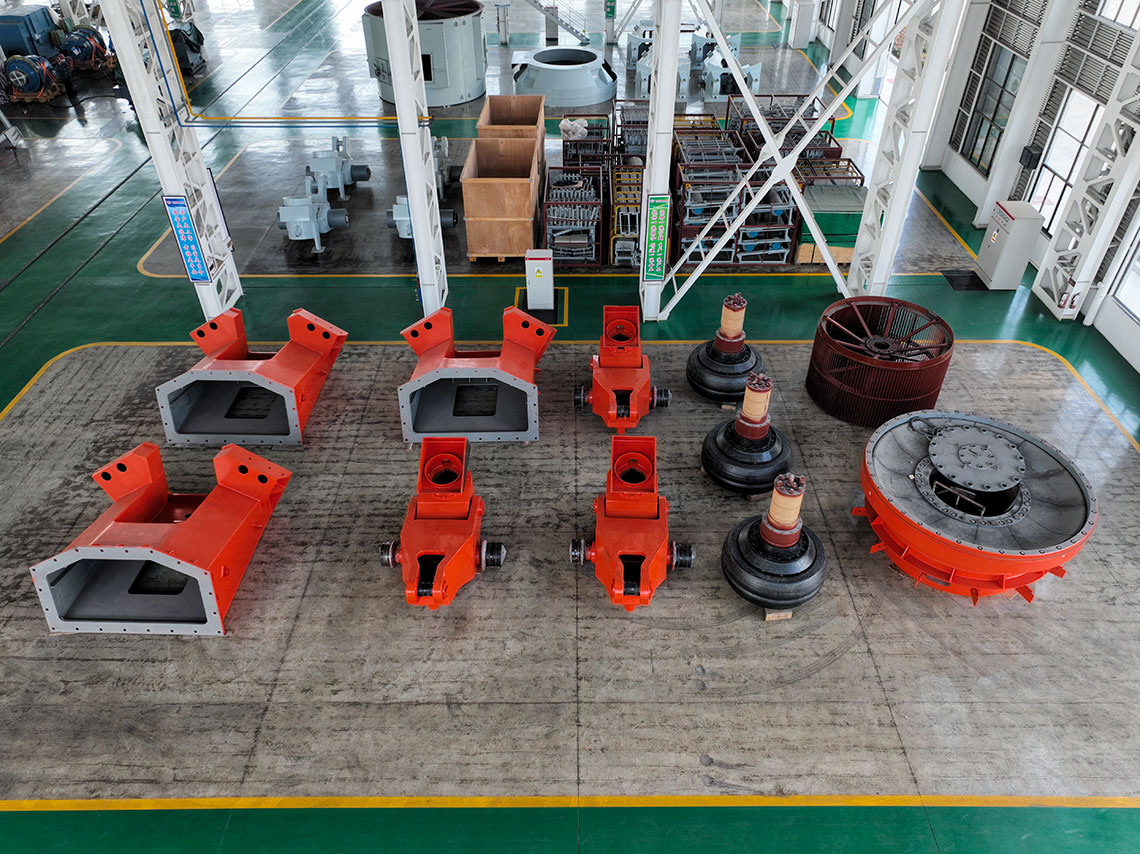

磨煤機三個磨輥由旋轉的磨盤帶動進行碾磨作業。入磨物料經中心落煤管落在磨盤上后，由旋轉磨盤產生的離心力將其輸送至碾磨輥道上碾磨。碾磨壓力由彈簧或液壓加壓裝置產生，通過靜定的三點系統，碾磨力均勻地傳至三個磨輥，通過加壓系統壓力傳至基礎。煤粉的干燥和輸送利用熱風來進行。熱風通過噴嘴環均勻分布于磨盤四周，將經碾磨的物料干燥并輸送至磨機上部的分離器。物料的粗細粉在此分離，細粉排出磨機，粗粉重新返回磨內碾磨。物料中的一些不可破碎物可通過磨機下部的排碴口排出。磨煤機主要由基礎部，減速機，下架機，中架機，磨盤，磨輥，加壓裝置，分離器，正壓風密封裝置，蒸汽吹掃裝置等部件組成，還配有主電動機，潤滑油站，液壓站和密封風機等附屬設備，另備有慢速傳動裝置，安裝檢修專用工具，扶梯平臺，煤粉分配器，速斷閥等配套設備供用戶選用。磨煤機采用液壓加壓系統，在運行中即可對粉磨壓力進行調整，并具有更好的過鐵保護性能。在原標準型的基礎上增加了磨輥翻出裝置，并提高了磨體的抗爆能力。
新型立式預粉碎磨機
新型立式預粉碎磨機是通過三個對稱轉動的輥?zhàn)釉诟邏鹤饔孟拢S磨盤轉動將磨盤上的物料進行剪切、擠壓粉碎和研磨，與現有球磨機配合組成循環預粉磨、循環分級預粉磨、終粉磨系統。其獨特的輥?zhàn)有螤钤O(shè)計和料層粉磨技術，極大地降低單位能源消耗，廣泛應用于建材、冶金、化工等行業的物料粉磨工藝。綜合粉磨電耗降低30%—40%，產量提高50%—100%，實現節能減排和高效粉磨高產、低耗的目標，具有較高的經濟和社會效益。主要由電機、減速機、磨盤、磨輥、液壓裝置、潤滑裝置等組成。物料經入口溜子進入磨盤中央，由于磨盤轉動產生離心力，物料被甩入粉磨區，由被加壓的磨輥對物料進行擠壓和研磨。粉碎后的物料經過磨盤外圈，掉入磨下部殼體內，被刮料板刮入下料溜子排出。
工藝特點：
1. 磨輥采用強制潤滑給油方式，有效防止粉塵滲入軸承，采用了強制通風的氣封與骨架密封雙重密封機構。
2. 磨盤襯板及輥皮采用高鉻鑄鐵，使用壽命長（＞30000Hr），并且更換容易。
3. 減速機采用靜壓潤滑系統，對推力軸瓦油壓、油溫等實施傳感器監測，保證運轉的穩定性。
4. 液壓油站采用間歇式、隨動工作方式，設置先進的隨動監測元件，對設備運行狀態進行不間斷的、連續的檢測，改善了系統運行工況，延長了元器件的壽命。
5. 增產降耗，效果顯著。使用該設備粉磨工藝，實現了擠壓與剪切力粉磨新技術推廣應用，比現有的輥壓機粉磨效果更高。能夠使水泥原料磨生產能力提高100%，水泥熟料生產能力提高50%，電耗降低30%—40%，與球磨機組成粉磨系統，產品細度調整范圍寬，水泥抗壓強度有效提高。
CKP立式預粉磨
CKP型輥壓磨是通過三個對稱轉動的輥?zhàn)釉诟邏鹤饔孟?，隨磨盤轉動將磨盤上的物料進行剪切、擠壓粉碎和研磨，其獨特的輥?zhàn)有螤钤O(shè)計和料層粉磨技術，極大地降低單位能源消耗，廣泛應用于建材、冶金、化工等行業的物料粉磨工藝?？膳c現有球磨機配合組成循環預粉磨、循環分級預粉磨、終粉磨系統。綜合粉磨電耗降低30%—40%，產量提高50%—100%，實現節能減排和高效粉磨高產、低耗的目標，具有較高的經濟和社會效益。
工藝流程
CKP型立式輥壓磨主要由電機、減速機、磨盤、磨輥、液壓裝置、潤滑裝置等組成。物料經入口溜子進入磨盤中央，由于磨盤轉動產生離心力，物料被甩入粉磨區，由被加壓的磨輥對物料進行擠壓和研磨。粉碎后的物料經過磨盤外圈，掉入磨下部殼體內，被刮料板刮入下料溜子排出。
工藝特點
1. 磨輥采用強制潤滑給油方式，有效防止粉塵滲入軸承，采用了強制通風的氣封與骨架密封雙重密封機構。 2. 磨盤襯板及輥皮采用高鉻鑄鐵，使用壽命長（＞30000Hr），并且更換容易。 3. 減速機采用靜壓潤滑系統，對推力軸瓦油壓、油溫等實施傳感器監測，保證運轉的穩定性。 4. 液壓油站采用間歇式、隨動工作方式，設置先進的隨動監測元件，對設備運行狀態進行不間斷的、連續的檢測，改善了系統運行工況，延長了元器件的壽命。 5. 增產降耗，效果顯著。使用該設備粉磨工藝，實現了擠壓與剪切力粉磨新技術推廣應用，比現有的輥壓機粉磨效果更高。能夠使水泥原料磨生產能力提高100%，水泥熟料生產能力提高50%，電耗降低30%—40%，與球磨機組成粉磨系統，產品細度調整范圍寬，水泥抗壓強度有效提高。
