石灰是煉鋼過程中必要的輔料，它的質量將直接影響所煉鋼材的多少和好壞，所以在冶金企業(yè)中，石灰的質量是非常重要的。我國是生產和利用石灰早的國家，秦長城和許多考古發(fā)現已證實了這個不爭的事實。我國雖然是能源大國，但由于工藝落后，尤其是舊窯型和土燒石灰窯污染大、質量差、能耗高、產量低，達不到煉鋼對白灰的質量要求，與世界上機械化全自動化煅燒相比，差距相當大，目前我國白灰窯70%是無任何環(huán)保措施的土窯，受地方保護得以生存，但各地區(qū)嚴重的各類工業(yè)污染問題已引起國家的高度重視，因此淘汰土燒白灰窯，建造我們自己的具有節(jié)能、環(huán)保、高效的現代化白灰窯既是國家環(huán)保的要求也是目前我國現在數十萬家石灰生產企業(yè)勢在必行的舉措。下面對石灰原料、煅燒燃料、煅燒設備及工藝簡單分析。
一、原料石灰石
石灰石（limestone）是沉積源形成的一種巖石，屬堿性巖石，主要成分是碳酸鈣、鈣鎂碳酸鹽或者碳酸鈣和碳酸鎂的混合物。根據不同的密度范圍，成型的石灰石分為三個子類：
低密度石灰石——密度范圍1,760~2,160千克/立方米。
中密度石灰石——密度范圍2,160~2,560千克/立方米。
高密度石灰石——密度大于2,560千克/立方米。
石灰石具有良好的加工性、磨光性和很好的膠結性能，不溶于水，易溶于飽和硫酸，能和強酸發(fā)生反應并形成相應的鈣鹽，同時放出CO2。石灰石在大氣壓力下達到900℃以上就會發(fā)生如下反應：ＣaCO3>900℃=CaO+CO2
1、石灰石的雜質
因為石灰石（ＣaCO3）是天然礦物，所以它含有一些不利于煅燒的雜質．雜質主要是SiO2 AL2O3 Fe2O3 K2O P S等,它們主要來源于三個方面：
⑴、原料石灰石所含有害物： SiO2、Al2O3、Fe2O3、Na2O、K2O 、P、S等。
⑵、石灰石以泥土、砂粒形態(tài)粘附的的有害物：SiO2、Al2O3、Fe2O3、Na2O、K2O 、P、S等。
⑶、燃料所含有害物：SiO2、Al2O3、 Fe2O3、Na2O、K2O 、P、S等。
這些雜質的多少直接影響煅燒石灰的產量和質量，所以選擇優(yōu)質的石灰石是比較關鍵的。
2、石灰石的粒度
在石灰石煅燒過程中，原料石灰石粒度的影響是非常大的，由于CO2的分離是石灰石表面向內部慢慢進行的，所以大粒徑石灰石比小粒徑的煅燒要困難，需用的時間也長。通過科學試驗分析，在一定溫度下煅燒時間與石灰石厚度的平方成正比，80mm石塊與40mm的石塊相比，前者需要4倍于后者的煅燒時間。實踐證明豎爐選用40-80mm粒度的石灰石，回轉窯選用10-30mm粒度的石灰石效果為理想。
3、石灰石的選擇
石灰石含鈣高的密度大，不好燒,但煅燒后的石灰灰質好，反之含鈣低的石灰石密度小，好燒，但煅燒后的灰質差。石灰石含鈣量及其他物質含量利用化學分析測試、磨損實驗及煅燒實驗等得到準確結果后，經慎重判斷選擇使用。優(yōu)質石灰石一般CaO含量在52%以上， MgO含量在3%以內，SiO2在1%以內。
二、燃料
石灰石煅燒燃料有很多種。其中有固體的，液體的，氣體的等等。
固體狀燃料主要是煤及其加工品。煤是重要的能源和化工原料，它的種類繁多。石灰石煅燒用煤選用發(fā)熱量高含S低的為佳。但使用煤作燃料成本高污染大。
液體燃料為石油及其加工品。大多通過噴霧裝置霧化，擴散燃燒。但也因生產成本過高污染大一般不使用。
氣體燃料有很多種，如：煉焦制的煤氣，發(fā)生爐制的煤氣，天然氣，高爐煤氣，轉爐煤氣等。氣體燃料有利于提高熱效、節(jié)約能源。氣體燃料與燃煤相比可提高熱效2倍，較燃油提高1倍；而且氣體燃料有利于保護大氣環(huán)境減少NOΧ和SO2排放量。所以建議選擇氣體作為煅燒石灰石的燃料。
⑴氣燒石灰窯節(jié)約能源，特別是用利用高爐剩余煤氣和焦爐剩余煤氣，以及其它各種工業(yè)爐剩余煤氣是大型能源節(jié)約和利用。
⑵有利環(huán)境保護，由于氣燒窯沒有固體燃料經燃燒后排放的大量有害氣體，而且原來向大氣排放的煤氣經燃料后也減少了向大氣中排放污染，所以對環(huán)境保護非常有利。
⑶爐內溫度均勻，煅燒石灰質量好。氣體燃料可在石灰石的所有空隙中燃燒，無死角，用煤作燃料布料稍有不均就會出現溫度有高有低。由于氣燒火焰均勻且又是同時放熱，可做到快速燃燒和快速冷卻，故石灰活性度好。
⑷便于檢測，好操作。因氣燒窯的溫度和煤氣、空氣流量、壓力均可由儀表檢測，司爐工可根據檢測數據掌握爐況和調節(jié)爐況，不像固體燃料不好控制，即使該爐子停了燃氣還在繼續(xù)燃燒，氣燒窯調節(jié)周期短，固體燃料窯調節(jié)周期長。
氣體燃料其中為理想的是高爐和焦爐煤氣，但焦爐煤氣熱值過高，且必須脫焦油，所以不容易控制使用。
高壓鼓風機（羅茨風機）鼓風，并且通過熱風爐加熱后進入了高爐，這種熱風和焦炭助燃，產生的是二氧化碳和一氧化碳，二氧化碳又和炙熱的焦炭產生一氧化碳，一氧化碳在上升的過程中，還原了鐵礦石中的鐵元素，使之成為生鐵，這就是煉鐵的化學過程。鐵水在爐底暫時存留，定時放出用于直接煉鋼或鑄錠。這時候在高爐的爐氣中，還有大量的過剩的一氧化碳，這種混和氣體，就是“高爐煤氣”。這種含有可燃一氧化碳的氣體，是一種低熱值的氣體燃料，它的熱值一般只有3140-3560KJ/M3，可以用于冶金企業(yè)的自用燃氣，如加熱熱軋的鋼錠、預熱鋼水包等等。高爐煤氣為煉鐵過程中產生的副產品，主要成分為:CO, C02, N2、H2、CH4等，其中可燃成分CO含量約占25%左右。高爐煤氣的成分和熱值與高爐所用的燃料、所煉生鐵的品種及冶煉工藝有關。從高爐引出的煤氣含有大量的灰塵，在輸送和使用過程中，這些灰塵會堵塞煤氣管道和設備。因此必須除塵處理后才能輸送和使用。一般鋼廠大多采用重力除塵器和布袋除塵。高爐煤氣的著火點并不高，似乎不存在著火的障礙，但在實際燃燒過程中，受各種因素的影響，混合氣體的溫度必須遠大于著火點，才能確保燃燒的穩(wěn)定性。
三、白灰煅燒設備—白灰窯

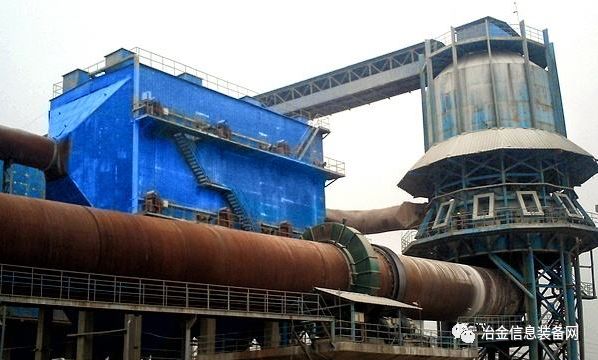

老爐型白灰窯有好多種。如土窯、普通豎爐型、回轉窯等等。其中土窯和使用煤作為煅燒燃料的普通豎爐型灰窯屬淘汰設備。現在大多采用用煤氣做燃料的豎爐型窯和回轉窯。普通氣燒豎爐型石灰窯按爐容積分為25、50、140、180、300M3的。越小越容易掌握。現在拿140M3普通氣燒豎爐白灰窯進行分析：
環(huán)形砼基礎壁外徑3.95米，壁厚400mm，上標高4.5m，鋼窯殼外徑4.29m，上頂標高高點為26.55m，即金屬窯殼高22.05m，斜橋頂31.25m(標高)，窯內徑3m，料柱高20m，有效容積140m3。裝有檢測熱電偶6個，位置為5.6m一個，10.8m兩個，14.8m兩個，23.5m一個；燒咀16個，位置在標高13.3m，噴咀(燒嘴)16個，位置在標高10.8m；助燃風圍管16邊形，直徑325mm，與燒咀相對中心，冷卻風圍管300*250；防爆孔ф250，250放散地面操作；冷卻風機，助燃風機6.3A,30Kw.卷揚機3噸18-22Kw。
設計要求：原料粒度40-80mm,煤氣熱值860*4190KJ/m3,流量7000m3/小時，設計利用系數>0.6。
待續(xù)
煤氣與空氣配比在1：2與1：2.5之間，計算出爐子的循環(huán)周期，根據周期調節(jié)放灰時間，130立方石灰豎窯的放灰間隔一般在，如煤氣壓力，空氣壓力都在10千帕時，60分鐘放一次灰一次性上約7噸石料，保持好料面穩(wěn)定，正負不超過10公分，就能出好灰.
摘自《冶金信息裝備網》
